Plaats van herkomst:
China
Merknaam:
OEM
Certificering:
CO, FORM-E

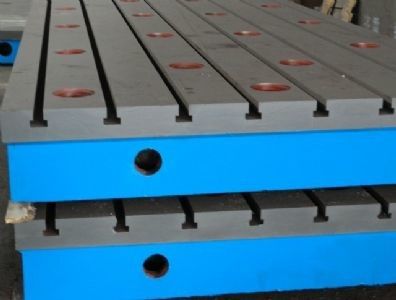

Gietijzer het Opzetten Plaat
De platen van de gietijzeroppervlakte zijn ook genoemd geworden gietijzerplatform, worden de platen van de gietijzeroppervlakte vervaardigd volgens GB4986-85-norm om de hoogte te verzekeren - kwaliteit. De producten worden altijd gemaakt in geribbelde plaat of box-type; ons bedrijf gebruikt het het schaven proces om de precisie van de producten te verbeteren. Aangezien de producten worden aangepast, zodat kunnen de klanten de grootte volgens de daadwerkelijke behoeften aanpassen. De meerderheid van de plaat van de gietijzeroppervlakte kan worden verbonden, eens schuring na gebruik, kan de plaat re-reparatiekras zijn om zijn nauwkeurigheid te hervatten.
gebruik
(1) geschikt voor diverse inspecties en benchmarkvliegtuigen voor nauwkeurigheidsmeting.
(2) wijd gebruikt als metingsbenchmark voor werktuigmachineinspectie en om thedimensionnauwkeurigheid of lopend verschil met de functie te inspecteren van het uitvoeren van nauwkeurige lineatie.
(3) het is een essentieel metend hulpmiddel in machine productie.
| specificatie (Lx W) mm | precisierang | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| vlakheidstolerantie (um) | ||||
| 200X200 | 3.5 | 7 | 14 | 27 |
| 300X200 | 4 | 8 | 15 | 30 |
| 300X300 | 4 | 8 | 15 | 30 |
| 300X400 | 4 | 8 | 16 | 32 |
| 400X400 | 4.5 | 8.5 | 17 | 34 |
| 400X500 | 4.5 | 9 | 18 | 35 |
| 400X600 | 5 | 10 | 19 | 37 |
| 500X500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5.5 | 11 | 21 | 43 |
| 600X800 | 5.5 | 11 | 22 | 44 |
| 600X900 | 6 | 11.5 | 23 | 46 |
| 1000X750 | 6 | 12.5 | 25 | 50 |
| 1000X1000 | 7 | 13.5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18.5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22.5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54.5 | 109 | 218 | |
| 2500X3000 | 28.5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30.5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90.5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112.5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96.5 | 193 | |
| 4000X7000 | 53 | 107 | 213.5 | |
| 4000X8000 | 59 | 117 | 235 | |
