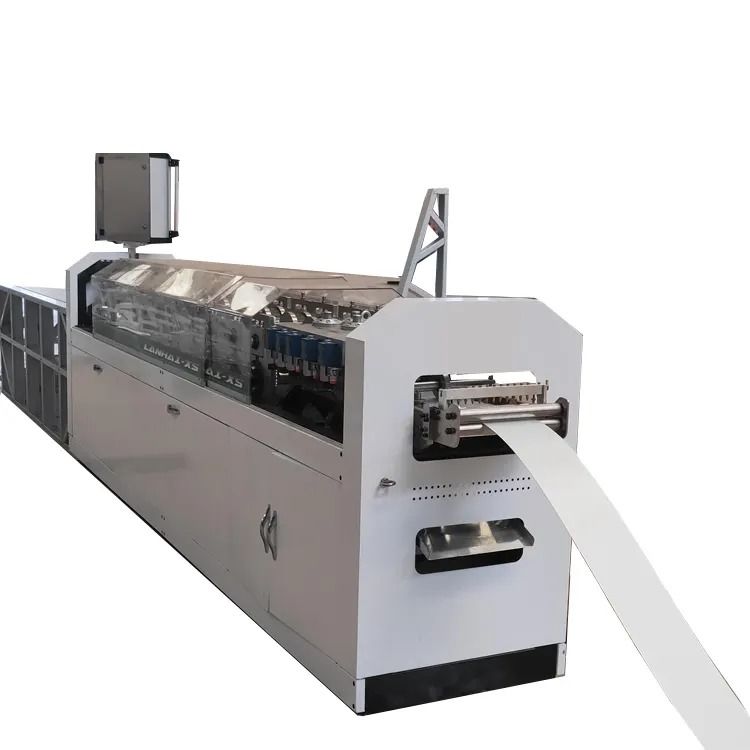

Hoog materiaal kwaliteit C89 lichtmetalen stalen gebouw frame rollen vormmachine

• Grootte van de hoofdrolvormende machine: 4000×800×1200 mm
• Gewicht van de hoofdrolvormende machine: ongeveer 3000 kg
• Hoofdservomotorvermogen: 7,5 kW met zelfvergrendelingsfunctie
• Vermogen van de hydraulische motor: 5,5 kW
• Spanning: 380V/50HZ/3PH
• Vormstappen: 12 stappen (8 hoofdrolstations, 4 afwerkingsrolstations)
• Vormsnelheid: ongeveer 30 m/min (afhankelijk van de hoeveelheid punch en de snijlengte)
• Werkvermogen: 5 tot 8 ton/8 uur (kan 24 uur werken)
• Materiaal van de rol: geïmporteerd DC53-staal, CNC-centrumbewerking, warmtebehandeling HRC58-62°, fijn slijpen
• Materiaal van de hoofdschacht: 40Cr-staal, gehard en fijn geslepen
• Sprocket wiel: # 45 staal hoogfrequentie blus
• Afsnijstelsel: hydraulisch snijapparaat
• Materiaal van het mes: geïmporteerd wolfraamstaal met een afzuigbehandeling 60-62°C
• Tolerantie voor snijden en steken: ±0,5 mm
• Tolerantie voor vorming: ±0,75 mm
• Besturingssysteem: 19" touchscreen en één hoofdbediening
• Belangrijkste merk van elektronische onderdelen: Mitsubishi PLC uit Japan, Schneider Relay uit Frankrijk, Omron Encoder uit Japan, INVT Servo Motor uit China
• Materiaal voor het frame van de machine: fijngeweld staal
• Geverfde kleur: Grijz en Blauw

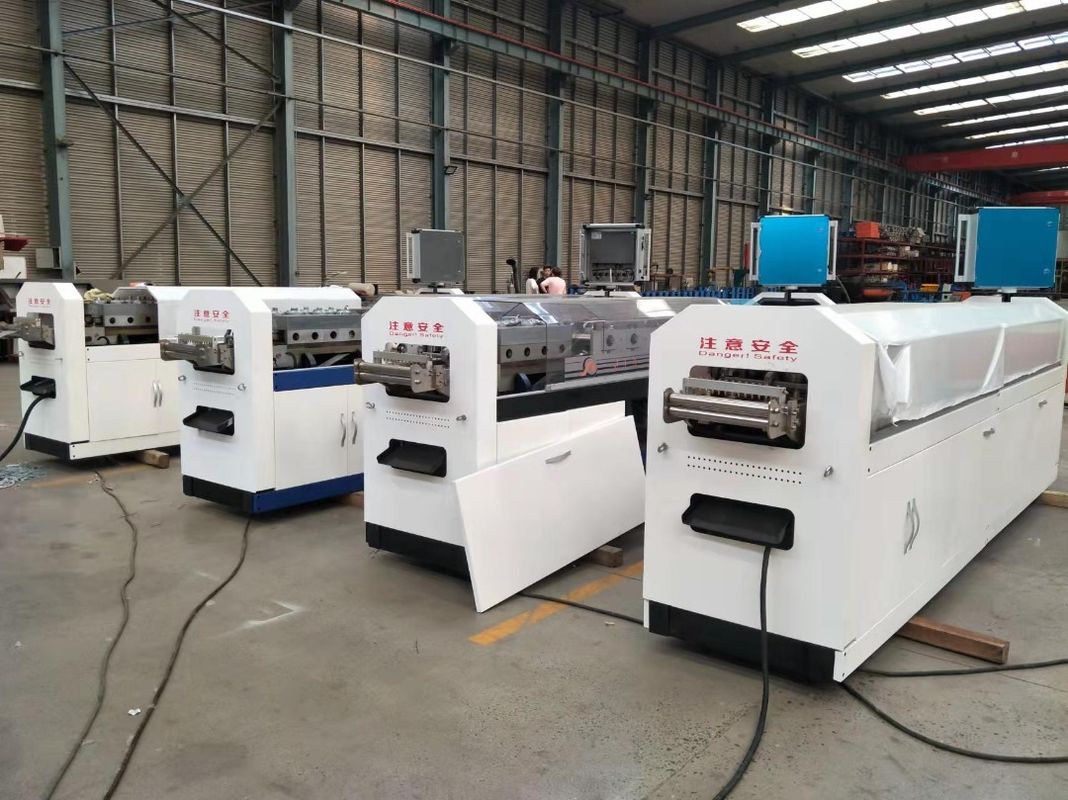

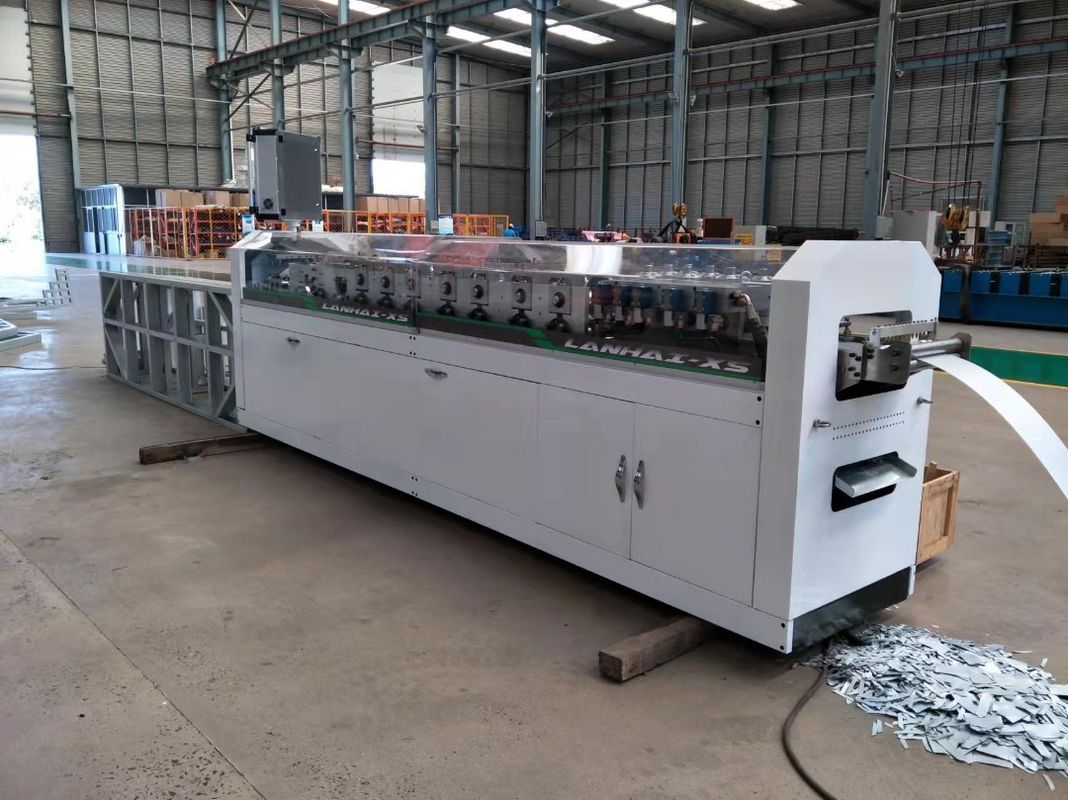

• Hoofdrolvormmachine
• 3 ton Handmatige ontloop
  • Functie: dragende stalen spoel, draaiende stalen spoel; met microbremsing om te voorkomen dat traagheid naar voren loopt tijdens noodstop
  • Bestuurwijze: trekken door de rollenvormmachine
  • Maximaal laadgewicht: 3 ton
  • Inwendige diameter: Φ430-590 mm
  • Buitenste diameter: ≤ Φ1300 mm
• Aandrijving en hydraulisch systeem
• Beheerssoftware voor apparatuur
• Productsoftware: 1 set
• Automatisch perforatieapparaat (bewerkingsgat, kuiltjesgat, lip snijden, web notch, lip notch, blot gat, krimpgroef)
• Hydraulisch na-snijapparaat (materiaal: SKD-11)
• Automatisch drukapparaat: druk op twee zijden met dezelfde hoogte, symmetrisch
• Uitlopende tafel: 4 meter

Vertex BD is het toonaangevende softwaresysteem voor koudgevormd staal.Vertex levert volledige architectonische ontwerpplannen en productinformatiemanagementoplossingen voor ontwerp en productie van commerciële en residentiële gebouwenVertex BD is gebaseerd op een flexibel platform om te reageren op de veranderende behoeften van de framing- en productiesector.

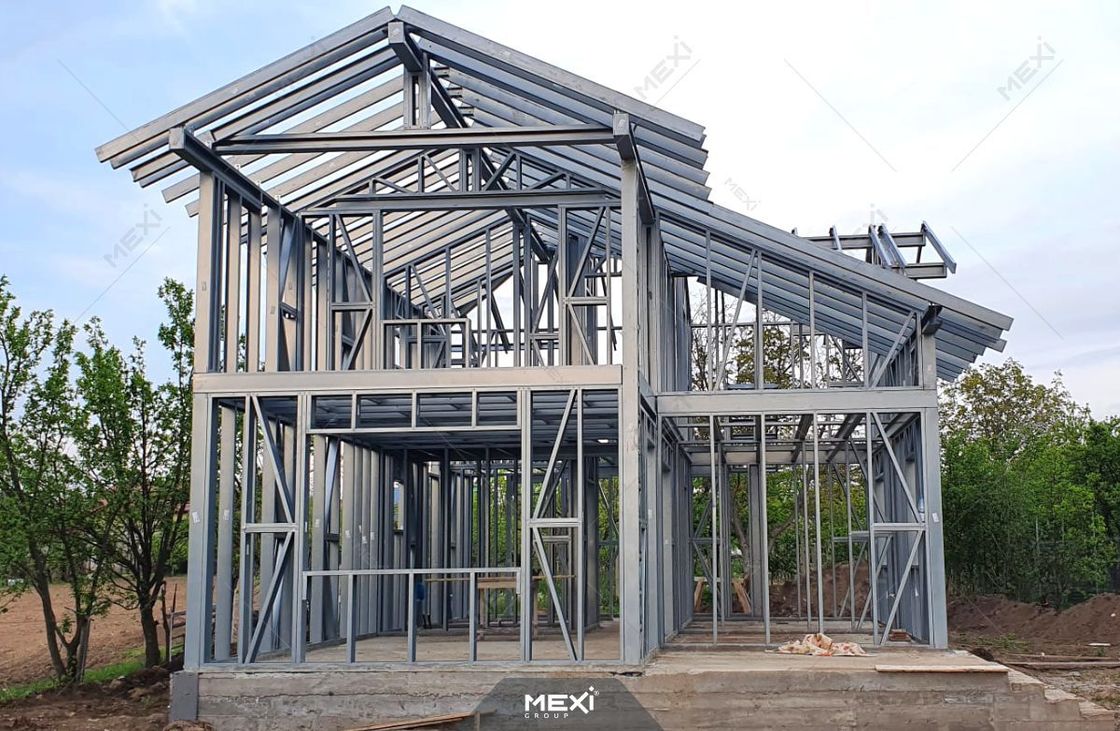

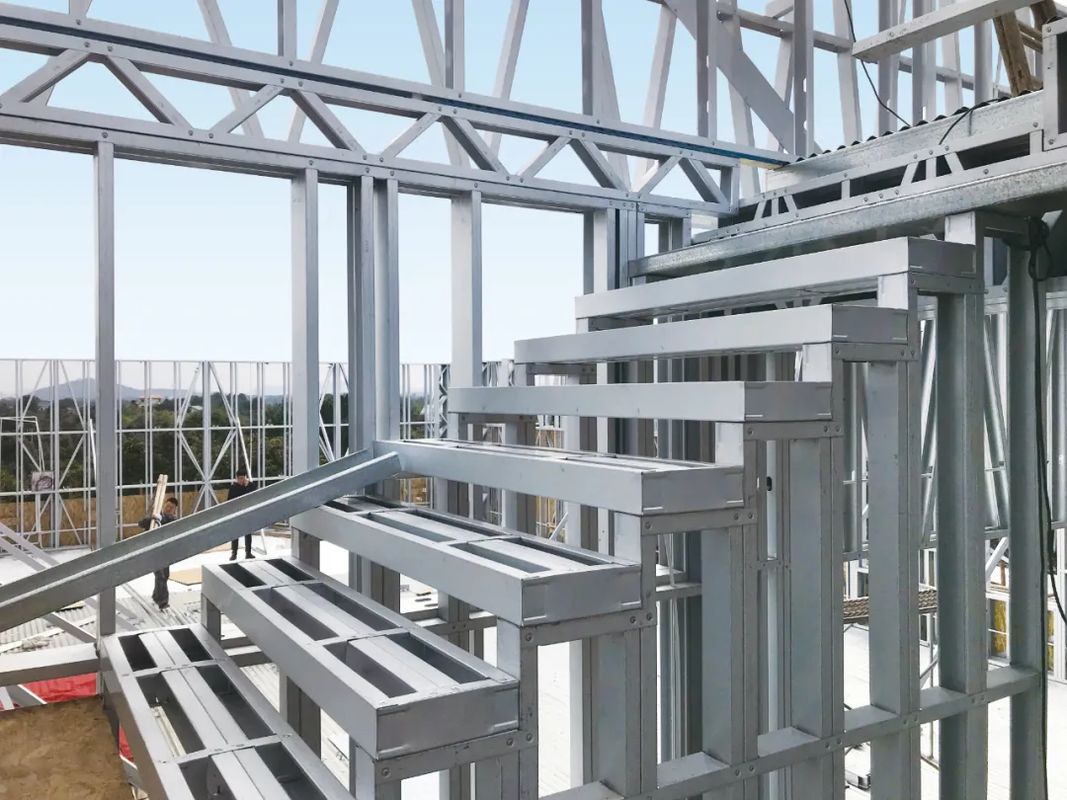

• Frameconstructies voor muren, vloeren en daken worden automatisch gegenereerd om uw ontwerptijd te besparen
• Echte 3D-modellering zorgt voor 100% nauwkeurigheid en vermindert ontwerpeffecten
• Automatisch tekenen van raamarchitectuur en bouwhoogte tekenen genereren
• Genereren van nauwkeurige profiel blanking tabellen en rekeningen van materialen om items nauwkeurig te schatten
• Verschillende CNC-uitvoerbestanden kunnen worden gegenereerd om aan de productiebehoeften te voldoen
• Het krachtige en flexibele ontwerpplatform kan de profielbibliotheek en de regels voor framegeneratie aanpassen aan de behoeften van de klant
• Compatibel met andere BIM-software door middel van krachtige IFC-invoer- en exporttools
• Vertex engineering analyse functie kan worden gebruikt voor structurele berekeningen
