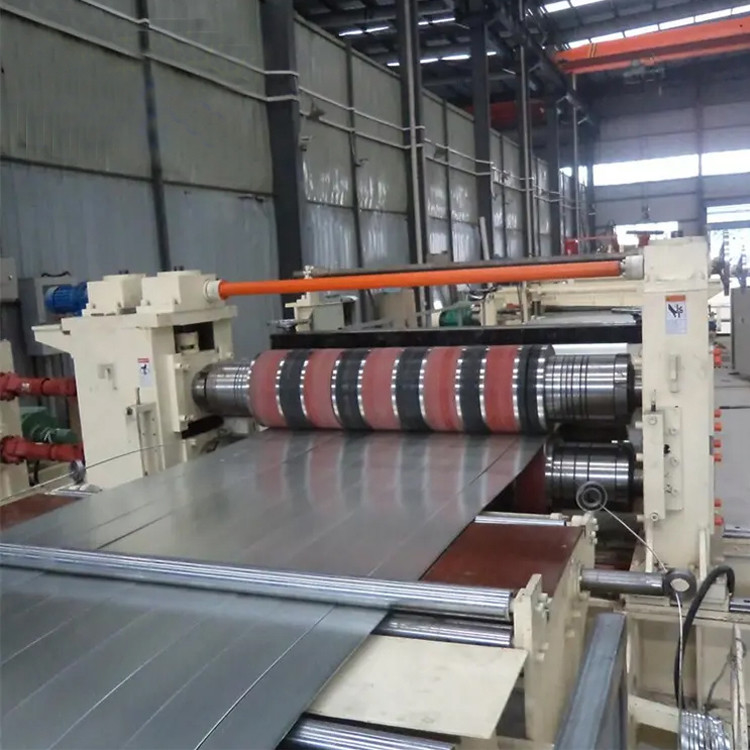

Eenvoudige High Speed Mini Slitter Slitting Line Met Hydraulische Uncoiler En Recoiler
The mini slitter line can become an ideal support if the product includes a great variety of coils with reduced widths in which it is certainly not economical to use a large line for cutting coils under 300 mm and especially when very reduced spaces are necessary because of the product type.
Bovendien maakt de mini-lijn het mogelijk aanzienlijke snelheden te bereiken, tot 500 m/min.materiaaldikte vanaf 0.2 tot en met 3,2 mm, en automatisch ontwikkelen door trekken of door een lus.
Aanbevolen voor de productie van smalle spoelen, maar vooral een snelle lijn voor kleine ruimtes en vooral geschikt voor messing, koper, aluminium, tinfolie en laminaatstaal, maar ook voor koudgewalst,gegalvaniseerde en voorgeverfde materialen en roestvrij staal.
Belangrijkste technische specificaties
| - Nee, dat is niet waar. |
Posten |
Beschrijving |
| 1 Hoofdspecificatie |
1 Grondstof |
Gegalvaniseerd, Aluminium, Kleurstaal, Draagbaarheid 235MPa - 485MPa |
| 2 Dikte van de grondstof |
0.3 mm - 3,0 mm |
| 3 Breedte van de grondstof |
600 mm - 1600 mm |
| 4 Binnendiameter van de band |
φ480 mm -φ530 mm |
| 5 TapeOuter Diameter |
φ1600 mm |
| 6 Gewicht van de spoel |
5 ton - 10 ton |
| 7 /Slitting No. |
Maximaal 30 stuks |
| 8 De hoogste snijlijnsnelheid |
8 m/min - 30 m/min |
| 9 Minimale breedte van de snijlijn |
35 mm |
| 10Snijbreedte nauwkeurigheid |
± 0,01 - ± 0,05 mm |
| 11Nominale bedrijfsspanning |
240 V, 3 fasen, 60 Hz |
| 12. Totaal gewicht |
13000 KG |
| 12Werkruimte |
20000 mm*6000 mm |

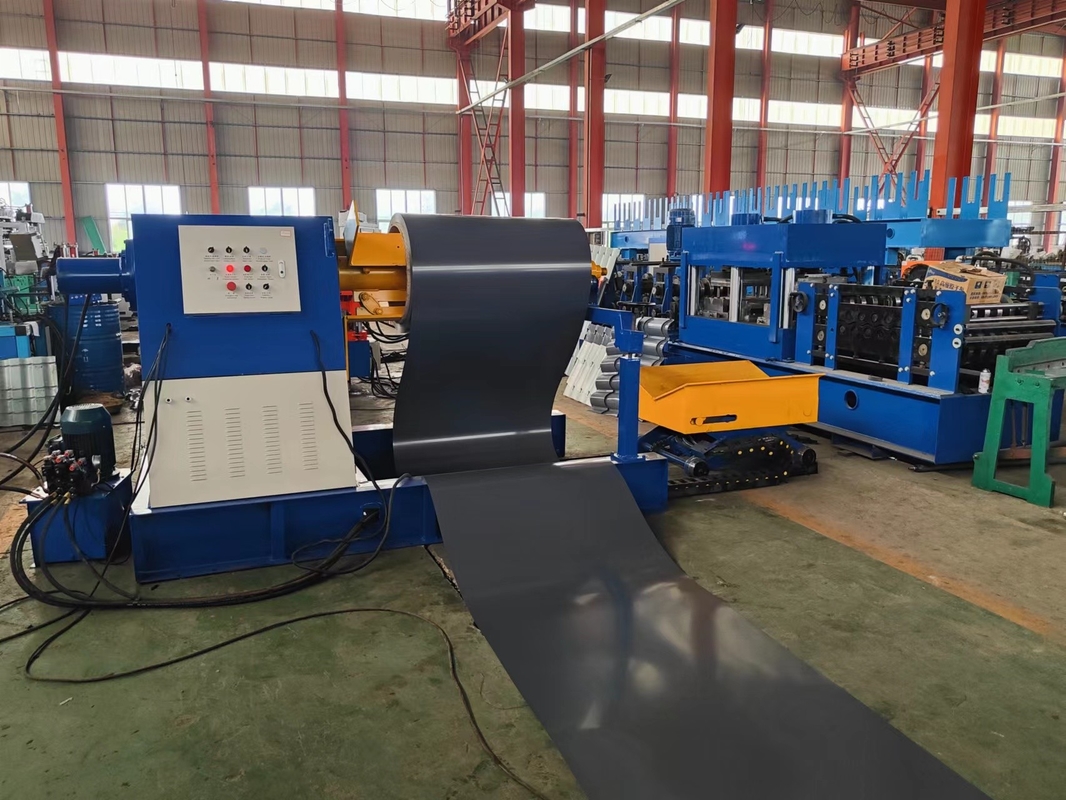

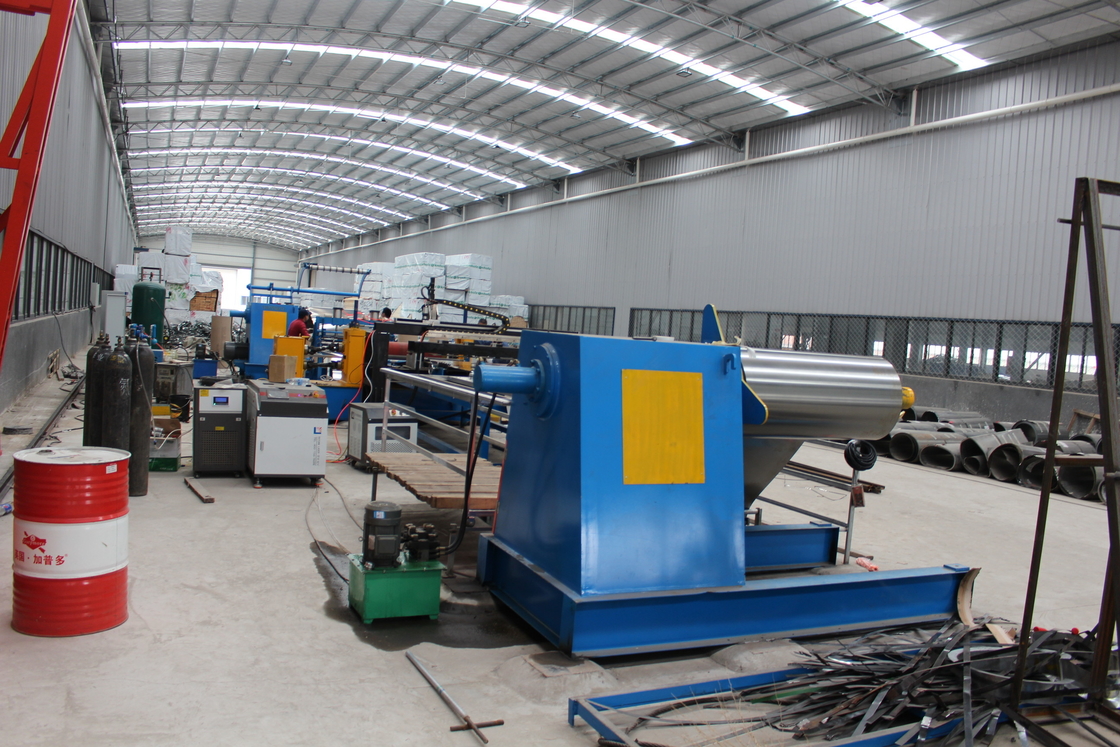

| 2 Specificatie van de ontvouwmachine |
1 Band Buitendeurs |
Maximaalφ1600 mm |
| 2 Bandbreedte |
600 mm - 1600 mm |
| 3 Innerlijke diameter van de band |
φ480 mm -φ530 mm |
| 4 Gewicht van de spoel |
5 ton - 10 ton |
| 5 Maximale werkingssnelheid |
8 m/min - 30 m/min |
| 6 Band met beperkt bereik |
φ480 mm -φ530 mm |
| 7 Shaftdiameter |
φ180 mm |
| 3Specificatie van de ontkoppelmachine |
8 Effectieve lengte van de rol |
1600 mm |
| 9 Motorvermogen |
5.5 kW |
| 10. Laadwagen diameter |
φ 700 mm - φ 1500 mm |
| 11 Gewicht van de vrachtwagen |
5 ton - 10 ton |
| 12 De snelheid van de auto |
Ongeveer 4 m/min |

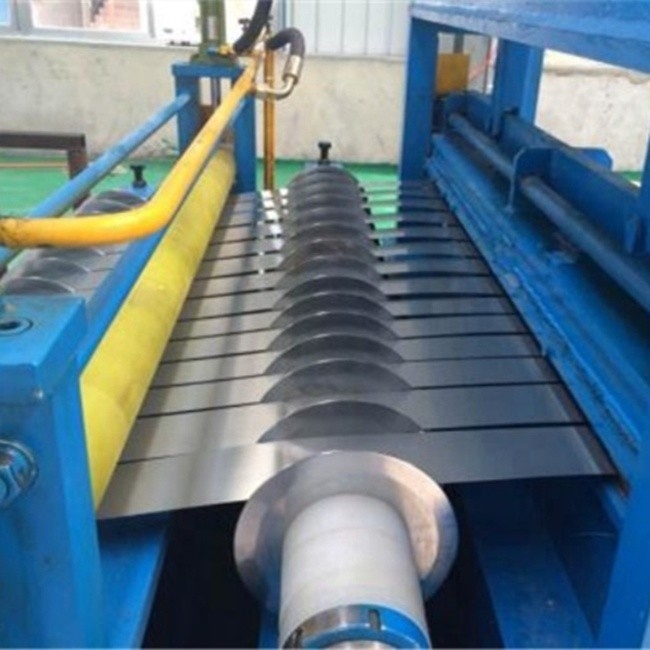

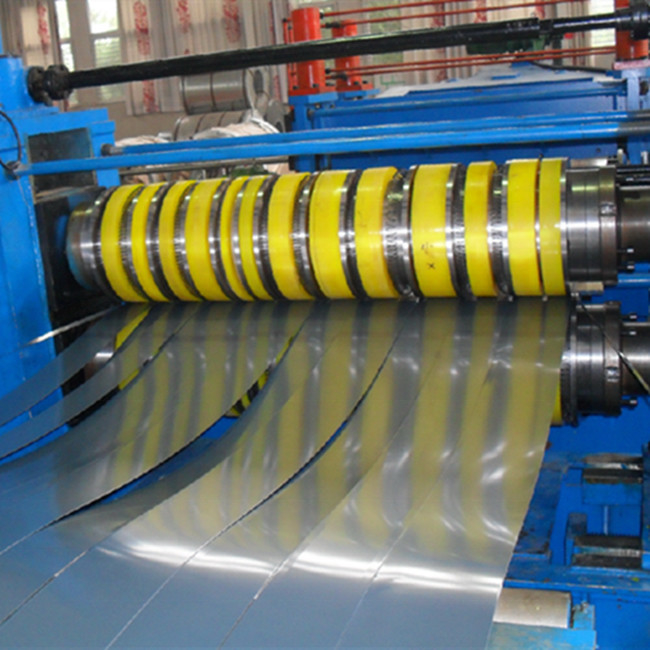

| 4 Specificatie van de snijmachine |
1 Snijbreedte |
Maximaalφ1600 mm |
| 2 Snijdikte |
0.3 mm - 2,0 mm |
| 3 Diameter van de snijwals |
φ180 mm |
| 4 Materiaal van de snijwals |
Cr 40 |
| 5.Afmeting van de cutter |
200 mm*300 mm*15 mm |
| 6 Snijmateriaal |
Cr12MoV |
| 7 Grootte van de scheidsrechter |
180 mm*240 mm*15 mm |
| 8 Aandrijvingsmotor |
15 kw |
| 9 Snijden nr. |
2 tot en met 30 stuks |
| 10 Snipper nr. |
Maximaal 32 stuks |
| 5 Planingsmachine |
1 Shaftdiameter |
φ130 mm |
| 2 Schacht nr. |
Twee rijen omhoog, drie rijen omlaag. |
| 3 Middenplaatdikte |
40 mm |
| 4 Mulch applicator diameter |
φ 130 mm |
| 5 Filmbreedte |
1600 mm |
| 6 Spanningstabel |
1 Afscheidingsschacht |
3 stuks, 1 stuks drukas |
| 2 Luchtcilinder |
3 stuks |
| 7 Specificatie van de recoiler |
1 Band Buitendeurs |
Maximaalφ1600 mm |
| 2 Bandbreedte |
600 mm - 1600 mm |
| 3 Innerlijke diameter van de band |
φ480 mm -φ530 mm |
| 4 Gewicht van de spoel |
5 tot 10 ton |
| 5 Maximale werkingssnelheid |
8 m/min - 30 m/min |
| 6 Band met beperkt bereik |
φ485 mm -φ530 mm |
| 7 Shaftdiameter |
φ180 mm |
| 8 Effectieve lengte van de rol |
1750 mm |
| 9 Motorvermogen |
30 kw |
| 8 Specificatie van de recoiler |
10 Diameter van de laadwagen |
φ 1000 mm - φ 1750 mm |
| 11 Gewicht van de vrachtwagen |
Maximaal 10 ton |
| 12 De snelheid van de auto |
Ongeveer 4 m/min |
| 9 Elektrisch besturingssysteem |
2 sets. Computersysteem is Siemens PLC. |
| 10 Randverzamelaar |
1 Aandrijvingsmotor |
3 kw |
| 2 Het verzamelen van materiaalbreedte |
Maximaal 20 mm |
| 3 Dubbele randbreedte |
400 mm |
Garantie
1.Garantie tegen storingen als gevolg van fabricagefouten gedurende 1 jaar na aankoopdatum, met uitzondering van elektrische onderdelen.
2De reparaties zullen niet worden uitgevoerd, zelfs niet tijdens de garantieperiode, in de volgende omstandigheden:
- Schade veroorzaakt door een natuurramp
- Een storing optreedt door gebruikersfout
- Een storing is het gevolg van wijzigingen
- een storing optreedt als gevolg van verdere verplaatsing of verzending na installatie
Betalingsvoorwaarden
40% voorschot als aanbetaling
60% wordt betaald voordat de zending wordt verwerkt
Aflevering
FOB: Tianjin Xingang haven
De levertijd: 60 werkdagen na ontvangst van de aanbetaling.
