Productbeschrijving:
1Voeding: stuuras + stuurwiel
2Niveaus: drie naar boven en vier naar beneden + twee leidingen.
Materiaal: 45#
Verwerkingstechnologie: ruwe draaibank + hoge frequentie warmtebehandeling hrc50-55 + cilindervormig fijn slijpen + oppervlaktepolijsten en harde chroombewerking
3. Hoofdgiet: 18 componenten (waarvan één middelhoogte giet 87-95 graden willekeurige rollen regeling groep), uitgerust met 13 groepen van CZ uitwisseling modules,met een diameter van niet meer dan 20 mm,, en de specificatie kan worden gewijzigd via de elektrische knop.
4. Drukbalk: rechte balk
5- Alignment: tien rollen CZ speciale twee-assen alignment + vier rollen twee-assen alignment, in totaal twee alignment eenheden
6- Leiding: uitgerust met een transmissie, aangedreven door boven- en onderasters

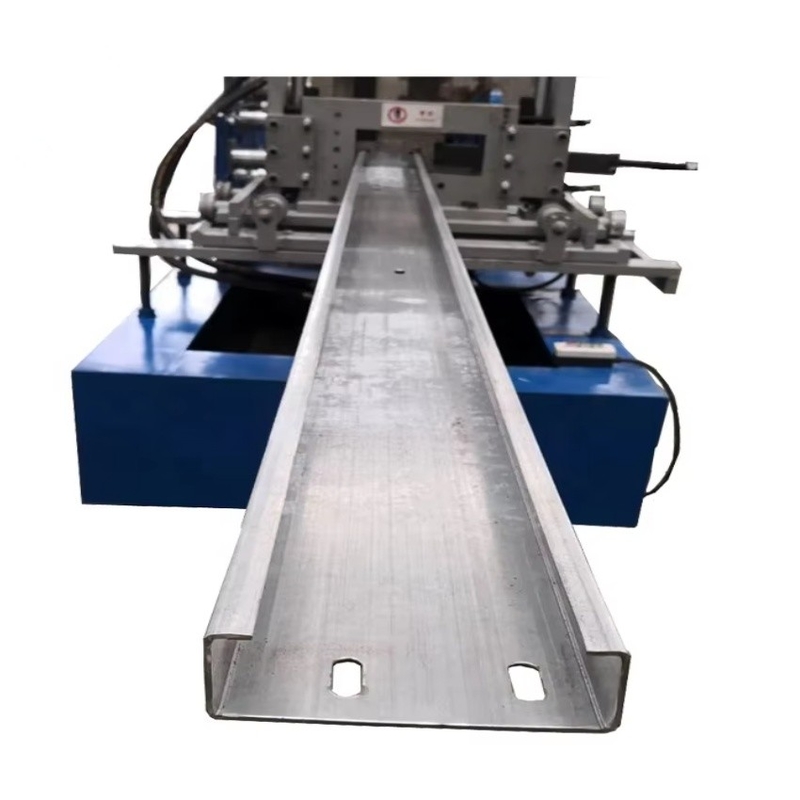

7. Punch: punch van een enkel gat + punch van dubbele gaten na het vormen, met ronde gaten van Φ 14 mm en Φ 16 mm en ovale gaten van 28 × 16 mm en 28 × 14 mm optie.
8Snijden: eindeloos snij systeem na het vormen, snijden hoeft niet om het mes te veranderen, en handmatige verandering van het type is vereist.
Snijmateriaal: Cr12
Technische parameters:
| Materiaal van de rol |
45# staal |
| Productnaam |
CZ Purlin rollforming machine |
| Snijlengte |
Elke lengte |
| Snijstand |
Hydraulische |
| Gewicht |
10T |
| met een breedte van niet meer dan 15 mm |
18 stations |
| Snelheid van vorming |
10-22 m/min |
| Kracht |
22 kW |
| Transmissie |
Keten aandrijving |
| Snijmateriaal van het lemmet |
Cr12Mov |
Toepassingen:

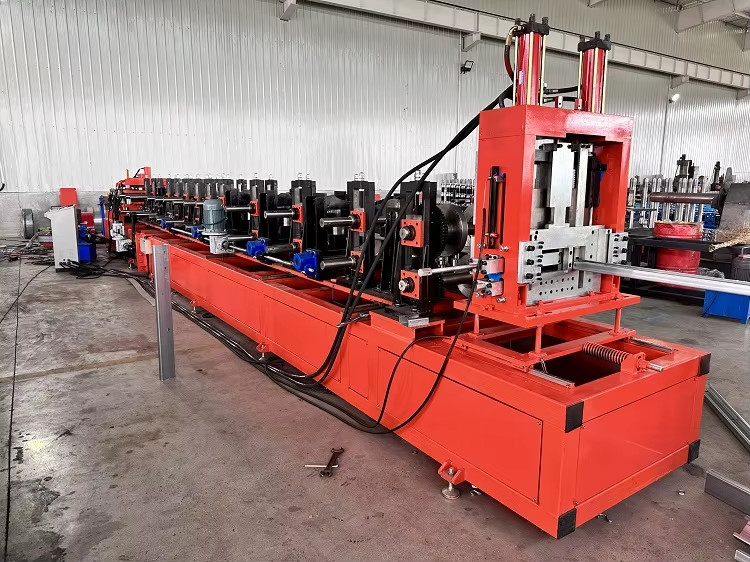

De automatische CZ-uitwisselingsvormmachine is een enkelvoudige rollenvormmachine die CZ-buisproducten van verschillende specificaties kan produceren.Automatische CZ-sectie staalvormende apparatuur is voornamelijk samengesteld uit passief laadframe, evenredigingsapparaat, automatisch punchapparaat, voorste scheerapparaat, vormende gastheer, eindeloze postvormende scheerapparaat, hydraulisch station, computerbesturingssysteem, enz.
1. productspecificatie:
1) C-breedte (80-300 mm) en Z-breedte (120-300 mm) kunnen willekeurig worden gewijzigd.
2) De taillehoogte (40-80 mm) kan willekeurig worden gewijzigd;
3) Kleine zijde (10-25 mm);
4) Dikte van de plaat (t ((1,5-3,0 mm) verstelbaar
2. Ontladingssnelheid: hoge snelheid 25m / min (afhankelijk van het aantal geperst gaten)
3- toepasselijk materiaal: Q195, Q235 warmgewalst staal of warmgewalst gegalvaniseerd staal (1,5-3,0 mm)
Verpakking en verzending:
Verpakking:
- De CZ Purlin Roll Forming Machine zal veilig in een houten kist worden verpakt.
- De CZ Purlin Roll Forming Machine zal worden verzonden via zee of luchtvracht, afhankelijk van de voorkeur van de klant.
- De verzendkosten worden berekend op basis van de bestemming en het gewicht van de machine.
- Klanten krijgen een trackingnummer om de status van de zending te controleren.
