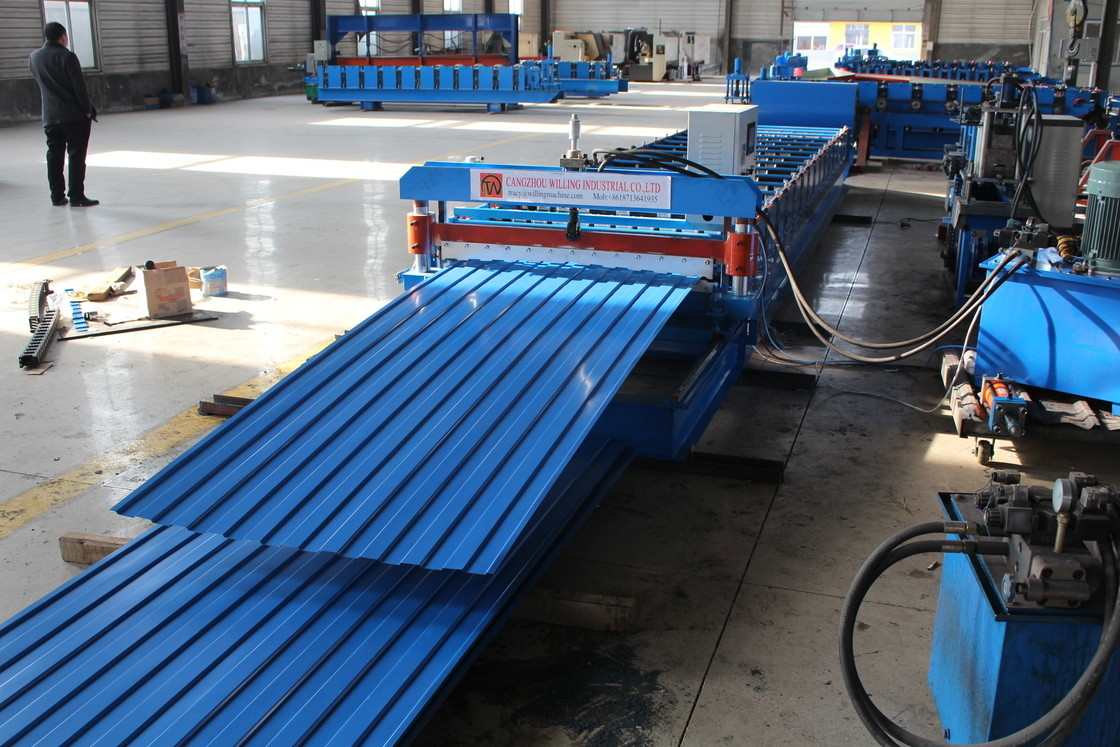

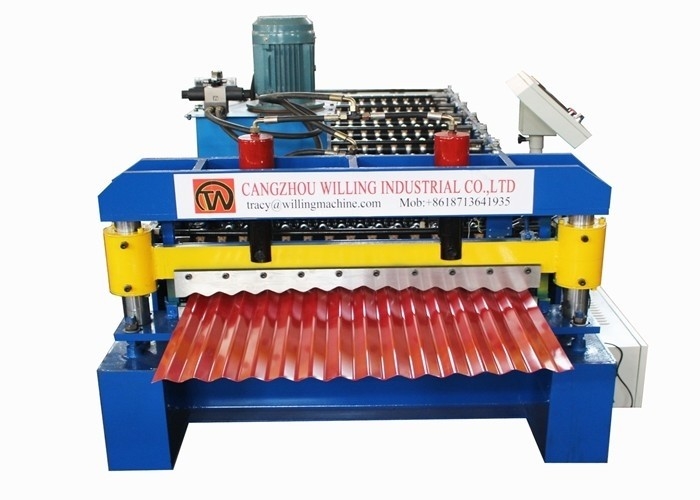

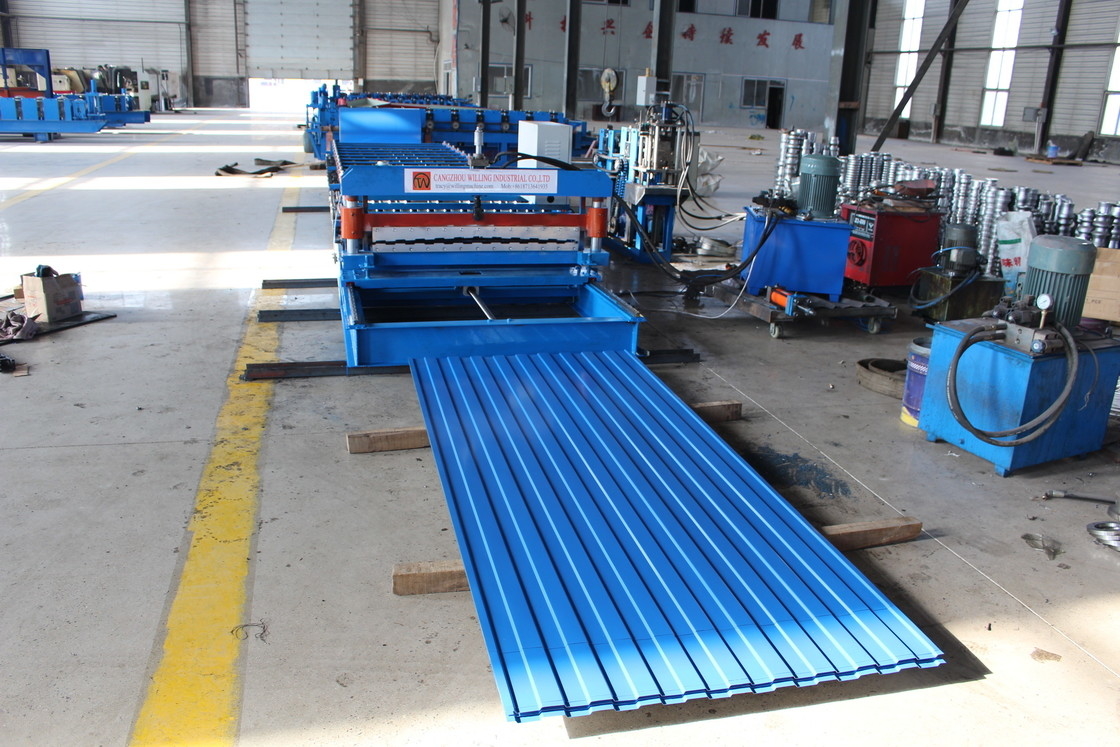

Bouwproductie Roof Roll Forming Machine Gekrompen metalen dakplaat maken machine
Gegooid is ons hoogste en sterkste gegolfde paneel. Diepe 7/8" ribben zijn dicht op elkaar geplaatst, waardoor een robuuste uitstraling en de sterkte voor industriële en commerciële toepassingen.Deze hogere ribben maken het ook mogelijk om op hellingen met een laagte van 1 m te installeren.:12.
Profiel
Specificatie
| - Nee, dat is niet waar. |
Posten |
Beschrijving |
| 1 |
Spiraal |
Galvalum, gegalvaniseerd, PPGI, aluminium |
| 2 |
Ruimte van de grondstof |
20-30 GA |
| 3 |
Werksnelheid |
20-30 m/min (zonder de snijtijd) |
| 4 |
Rollerstation |
15 Ruwe grondstoffen |
| 5 |
Afmeting (L*W*H) |
6500 mm*1500 mm*1500 mm |
| 6 |
Gewicht van de machine |
4500 kg |
| 7 |
Elektrisch besturingssysteem |
Panasonic PLC (kan aangepast worden) |
| 8 |
Motorvermogen |
5.5 kW |
| 9 |
Stroom van het hydraulische station |
4 kW |
| 10 |
Stroomvoorziening |
240V, 60HZ, 3 FASES (kan aangepast worden) |
| 11 |
Snijnauwkeurigheid |
± 2 mm |
| 12 |
Rijmodus |
Een enkele ketting 1 inch |
| 13 |
Materiaal van de as |
70 mm 45# gesmeed staal |
| 14 |
Materiaal van de rol |
45# Verwerking van staal, hard geplaatst |
Inleiding tot de structuur
(1) Handmatige ontrolmachine
Het wordt gebruikt om de stalen spoel te ondersteunen en de ontwikkeling te realiseren door middel van een roterende beweging.en het is in staat voor de meeste gevallenDeze apparatuur is geschikt voor het verwerken van de stalen spoelen met 508 mm ID.
(2) Voeding
Het ontvangt de grondstof (staalplaat) en garandeert dat de producten netjes, parallel en uniform zijn.Zie de uitrustingsregeling voor de functie van het lokalisatiehoek ijzer.
(3) Machinaal materiaal
Om kwalitatief hoogwaardig product te krijgen, neemt onze machine gelast staal frame structuur, AC frequentie conversie motor reducer drive, keten transmissie, warmtebehandeling.
Rolmateriaal: lagerstaal met warmtebehandeling
(4) Scheermechanisme
Het neemt een hydraulisch station en een automatisch snij-op-lengte-systeem aan om het stabiele snijden van bepaalde lengtes van producten te realiseren.Materiaal van de snijbladen: GCr12, verwerkt door warmtebehandeling
(5) Hydraulisch systeem
Na het vullen van de hydraulische olie in de hydraulische olietank, kan de pomp de hydraulische cilinder aandrijven om de snijfunctie te realiseren.
Het systeem omvat een set hydraulische tank, een set tandwielpompen, twee hydraulische buizen en twee sets magnetoventielen.
Hydraulische olie:40#
(6) Elektrische bedieningskast:
De machine wordt georganiseerd door een Delta PLC. De lengte van het werkstuk is instelbaar op basis van de instelling op de PLC.Automatische modusOm de machine een lange levensduur en gemakkelijk onderhoud te bieden, nemen we alleen wereldberoemde elektrische componenten aan.En door ons speciaal ontworpen programma, is de mens-computer-interface zeer gemakkelijk te gebruiken door alle niveaus van de operatoren.
(7) Encoder:
We begrijpen dat de encoder een heel belangrijk onderdeel is van het snij-op-lengte-systeem, dus we nemen alleen de beste kwaliteit van OMRON Japan aan.En we bieden genoeg overeenkomstige koppelingen om de machine nooit zal uitzetten vanwege de encoder probleem te maken.
Garantie
1.Garantie tegen storingen als gevolg van fabricagefouten gedurende 1 jaar na aankoopdatum, met uitzondering van elektrische onderdelen.
2De reparaties zullen niet worden uitgevoerd, zelfs niet tijdens de garantieperiode, in de volgende omstandigheden:
- Schade veroorzaakt door een natuurramp
- Een storing optreedt door gebruikersfout
- Een storing is het gevolg van wijzigingen
- een storing optreedt als gevolg van verdere verplaatsing of verzending na installatie
Betalingsvoorwaarden
40% voorschot als aanbetaling
60% wordt betaald voordat de zending wordt verwerkt
Aflevering
FOB: Tianjin Xingang haven
Levertijd: 30 dagen na ontvangst van de aanbetaling.
