Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Gelast staal G550 | Dikte: | 0,75-1,2 mm |
|---|---|---|---|
| Breedte van het voedingsgrondstof: | 182 mm | Inwendige diameter van de spoel: | Φ 430-590 mm; |
| Buitendeurs van de spoel: | ≤ Φ1300 mm; | Web van C-profiel: | 89mm |
| Lip of rand van profiel C: | 10 mm | Gewicht van de hoofdrolvormende machine: | ongeveer 3000 kg |
| Hoofdservomotorvermogen: | 7.5 kW | Hydraulische motormacht: | 5.5 kW |
|
4. Technische parameters

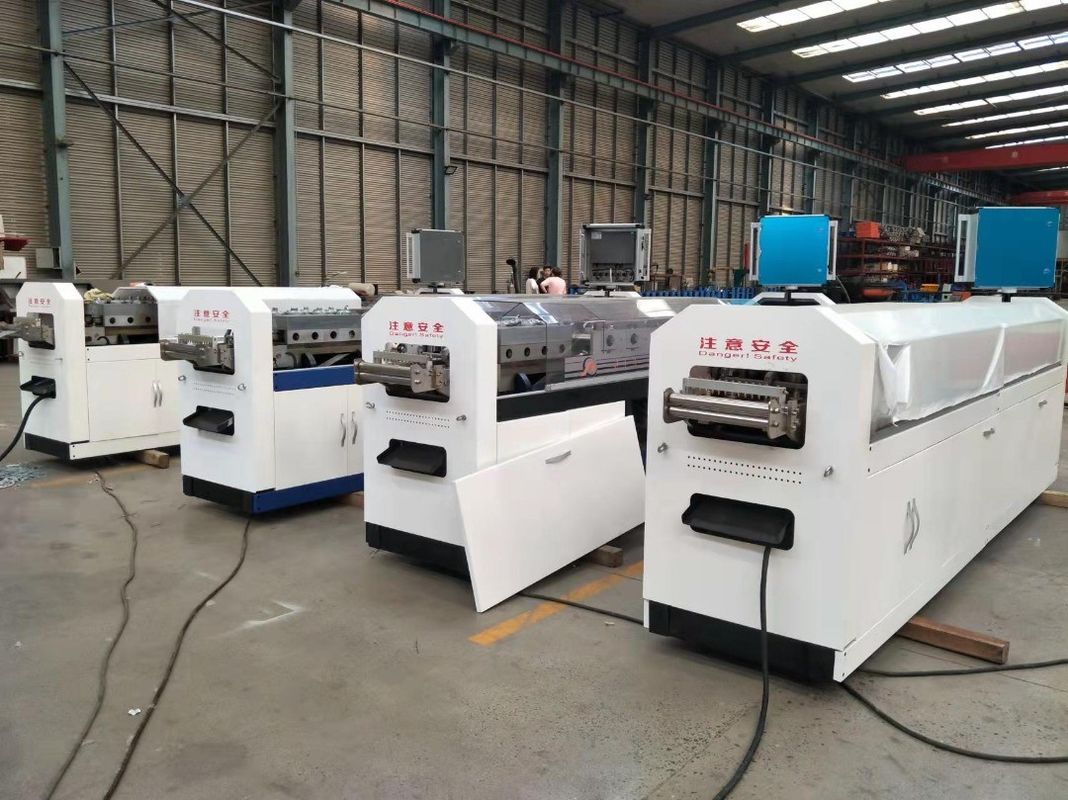

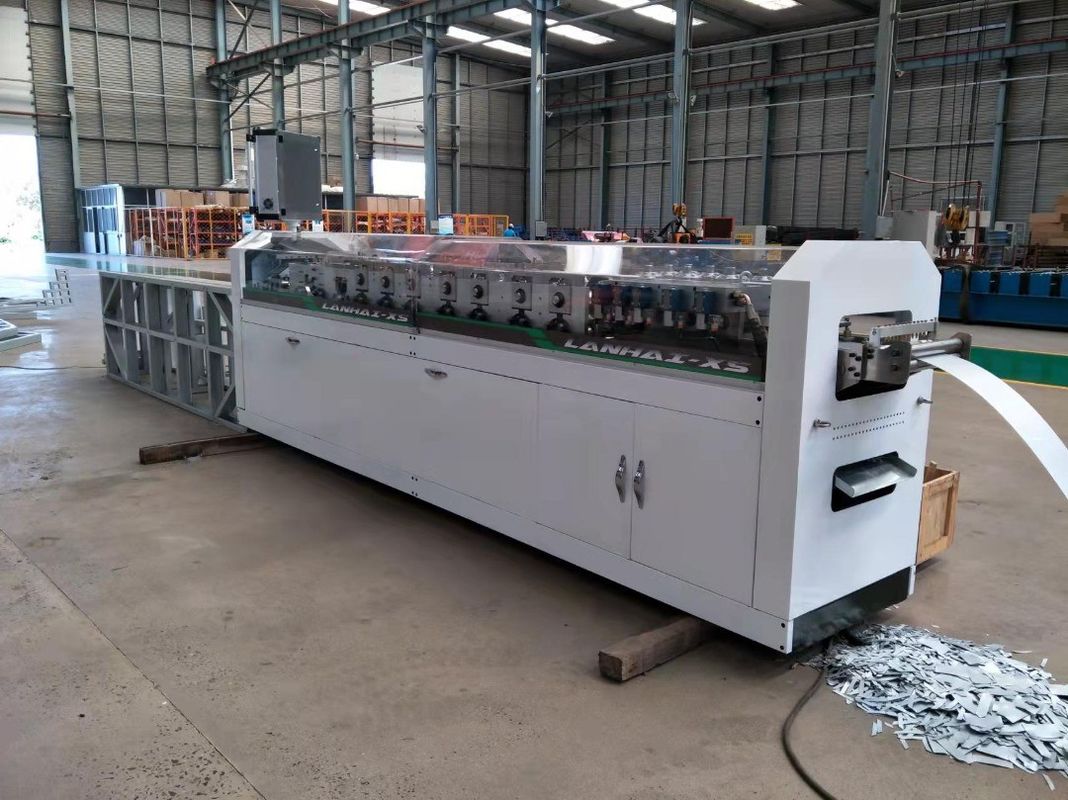

(1) De grootte van de hoofdrolvormende machine: 4000*800*1200 mm;
(2) Gewicht van de hoofdrolvormende machine: ongeveer 3000 kg;
(3) Hoofdservomotorvermogen: 7,5 kW met zelfvergrendelingsfunctie;
4. Vermogen van de hydraulische motor: 5,5 kW;
Spanning: 380V/50HZ/3PH;
(6) Vormstappen: 12 stappen (8 hoofdrolstations, 4 afwerkingsrolstations);
(7) Vormingssnelheid: ongeveer 30 m/min (afhankelijk van de slagkwaliteit en de snijlengte);
(8). Werkvermogen: 5 tot 8 ton/8 uur (kan 24 uur werken);
(9) Materiaal van de rol: geïmporteerd DC53-staal, CNC-bewerking, warmtebehandeling HRC58-62°, fijn slijpen;
(10) Materiaal van de hoofdas: 40Cr-staal gehard en fijn geslepen;
(11) Sprocketwiel: #45 staal hoogfrequentiedood;
Afscheidingssysteem: hydraulisch snijapparaat;
(13) Materiaal van het lem: geïmporteerd wolfraamstaal met afzuigbehandeling 60-62°C;
(14) Tolerantie voor snijden en steken: ±0,5 mm;
(15) Tolerantie voor vormvorming: ±0,75 mm;
(16) Besturingssysteem: 19' touchscreen en één hoofdbediening;
(17) Belangrijkste merk van elektronische onderdelen: Mitsubishi PLC uit Japan, Schneider Relay uit Frankrijk, Omron Encoder uit Japan, INVT Servo Motor uit China;
(18) Materiaal voor het frame van de machine: fijngeweld staal;
Verf: Grijs en blauw.
5. Hoofdaccessoires
1. hoofdrolvormmachine;
2) 3 ton Handmatige ontplooiing;
◊ Functie: dragende stalen spoel, draaiende stalen spoel; met microbremsing om te voorkomen dat traagheid naar voren loopt tijdens noodstop.
◊ Rijmethode: trekken door de rollenvormende machine;
◊ Maximaal laadgewicht: 3 ton;
◊ Binnendiameter: Φ430-590 mm;
◊ Buitendeurs: ≤ Φ1300 mm;
3) aandrijving en hydraulisch systeem;
4) Software voor het bedienen van apparatuur;
Productsoftware: 1 set;
(6) (Geen VERTEX-software) VERTEX BD-ontwerpsoftware: 0 sets;
(7). Automatisch perforatieapparaat (servicegat, kuiltjesgat, lip snijden, web notch, lip notch, blot gat, krimpgroef );
(8) Hydraulisch na-snijapparaat (materiaal: SKD-11);
Automatisch drukapparaat: druk op twee symmetrische zijden.
Uitlopende tafel: 4 meter.
|
